Модуль датчика вибрации

Описание

Датчик вибрации позволяет отследить наличие и интенсивность вибрации. Аналого - цифровой модуль позволяет получать как информацию о степени интенсивности вибрации, так и работать напрямую с устройствами, выдавая цифровой сигнал о превышении/уменьшении порогового значения. Имеет регулятор, что позволяет подстраивать датчик под нужды конкретного проекта. Модуль имеет два светодиода: первый (красный) - индикация питания, второй (зеленый) - индикация превышения/уменьшения порогового значения.

Технические характеристики

  • Напряжение питания 3,3 - 5 В
  • Потребляемый ток 15 мА

Физические размеры

  • Модуль (Д х Ш х В): 48 х 14 х 8 мм

Плюсы использования

  • Недорогое решение для измерения интенсивности вибрации
  • Просты в подключении
  • Имеют и аналоговый и цифровой выводы

Минусы использования

  • Правильно работают только в вертикальном положении

Внимание! Датчик выдает корректные данные только в вертикальном положении!

Пример подключения и использования

В примере демонстрируется получение значений с датчика и вывод данных в монитор Serial - порта. (Пример тестировался на контроллерах Smart UNO)

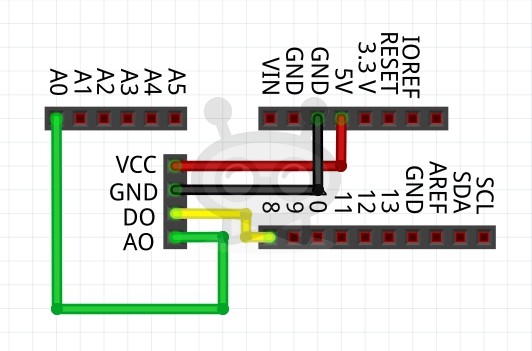

Схема подключения:

Скетч для загрузки:

const int analogSignal = A0; //подключение аналогового сигналоьного пина
const int digitalSignal = 8; //подключение цифрового сигнального пина
boolean isVibration; //переменная для хранения значения о присутствии вибрации
int vibration = 0; //переменная для хранения интенсивности вибрации

void setup() {
  pinMode(digitalSignal, INPUT); //установка режима пина
  Serial.begin(9600); //инициализация Serial порта

}

void loop() {
  isVibration = digitalRead(digitalSignal); //считываем значение о присутствии вибрации
  vibration = analogRead(analogSignal); // и об интенсивности

  //вывод сообщения
  Serial.print("There is ");
  if (isVibration) Serial.print("vibration");
  else Serial.print("no vibration");
  Serial.print(", the vibration value is ");
  Serial.println(vibration);

  delay(100); //задержка 100 мс
}
